обточные линии

Высокоточные обточные линии для производства прутков со специальной  отделкой поверхности в диапазоне диаметров 10 — 450 мм и квалитетом точности h9/h8.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Запатентованная инновационная конструкция обточной головы
  • Автоматический контроль и регулировка диаметра
  • Экстремальная жесткость конструкции машины

EJP производит 2 серии обточных машин
1. Серия PM
2. Серия HS

Обточные машины EJP состоят из следующих основных компонентов:
1. Подающее устройство
2. Входная направляющая
3. Обточная голова с приводом и регулировкой
4. Выходная направляющая
5. Лазерная измерительная система
6. Вытяжная каретка
7. Транспортировочный блок

ОСНОВНЫЕ ПАРАМЕТРЫ ОБТОЧНЫХ МАШИН:

Тип машины PM       10-35 PM         20-100 PM           40-150 PM        50-200 PM         80-300 PM           140-400
Скорость до    мм/мин(плавная регулировка) 40 40 30 20 15 10
Конечный диаметр, мм 10-35 15-100 40-150 45-200 80-300 140-400

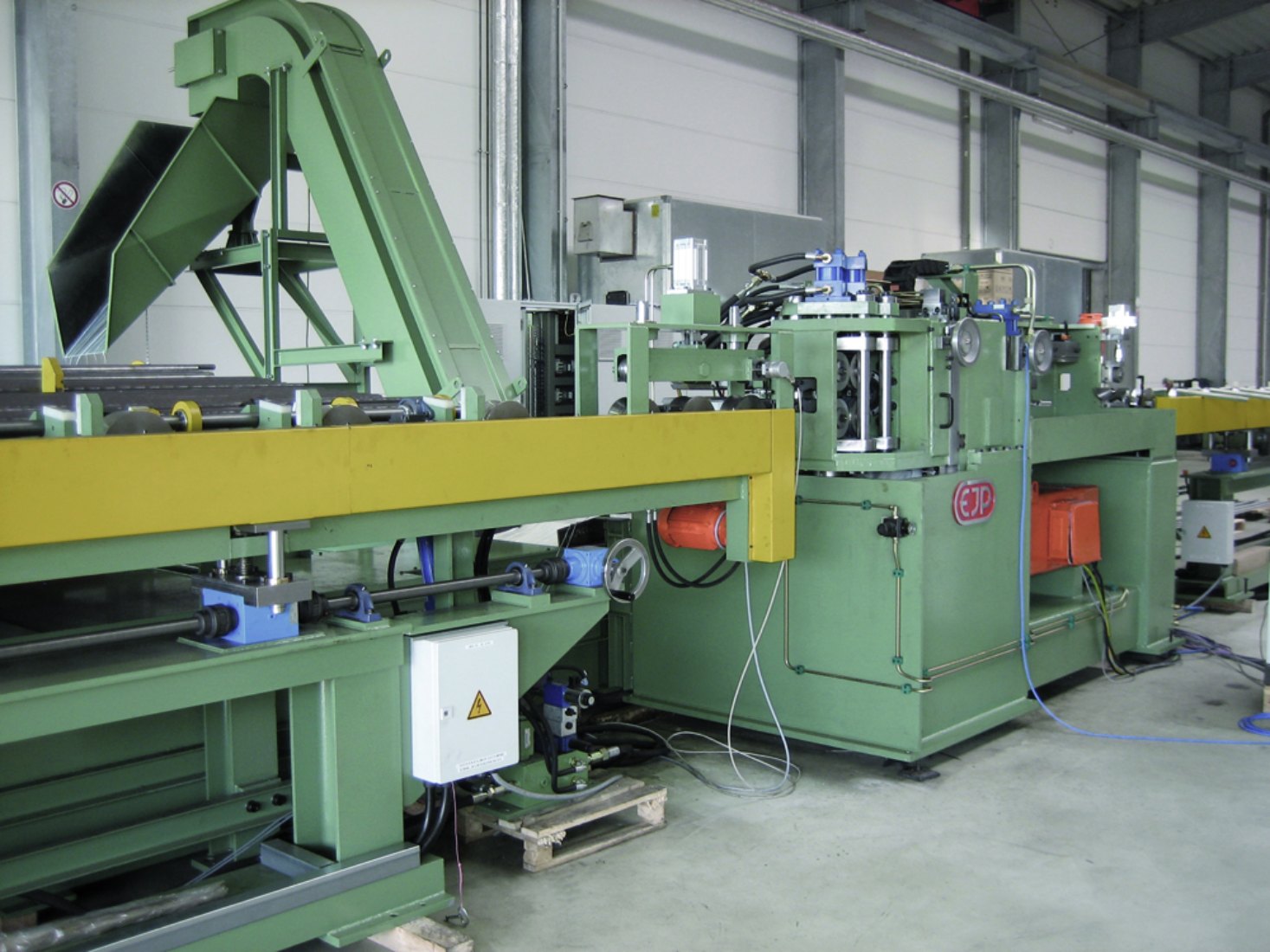

Серия PM

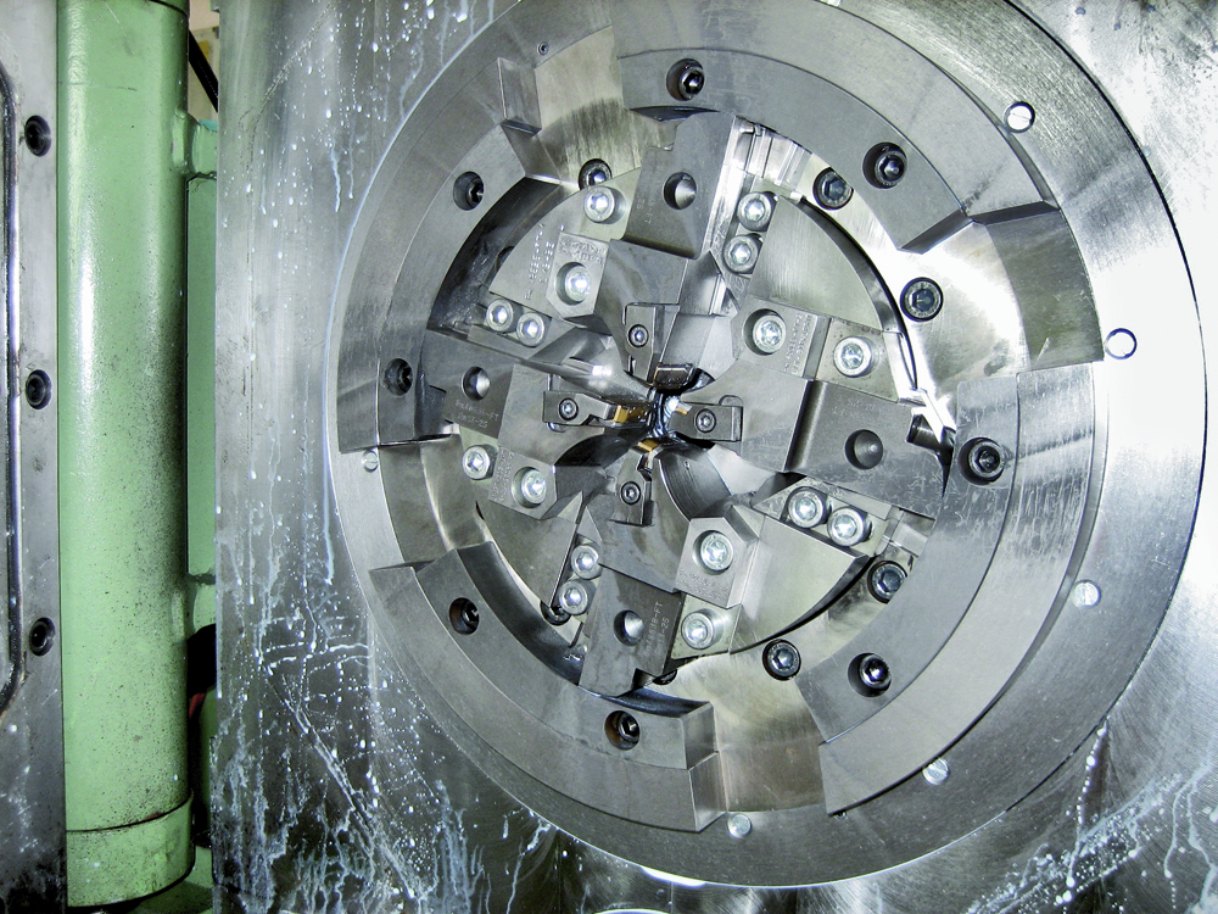

Рабочий диапазон машин серии PM базируется на последних современных разработках и имеет уникальную запатентованную PM-обточную голову.

В отличие от всех систем конкурентов, регулировка обточной головы PM поворотная, таким образом, обеспечивается максимальная стабильность независимо от диаметра обрабатываемой детали. В серии PM компенсация износа режущего инструмента происходит автоматически. Для этой цели используется лазерная измерительная система.

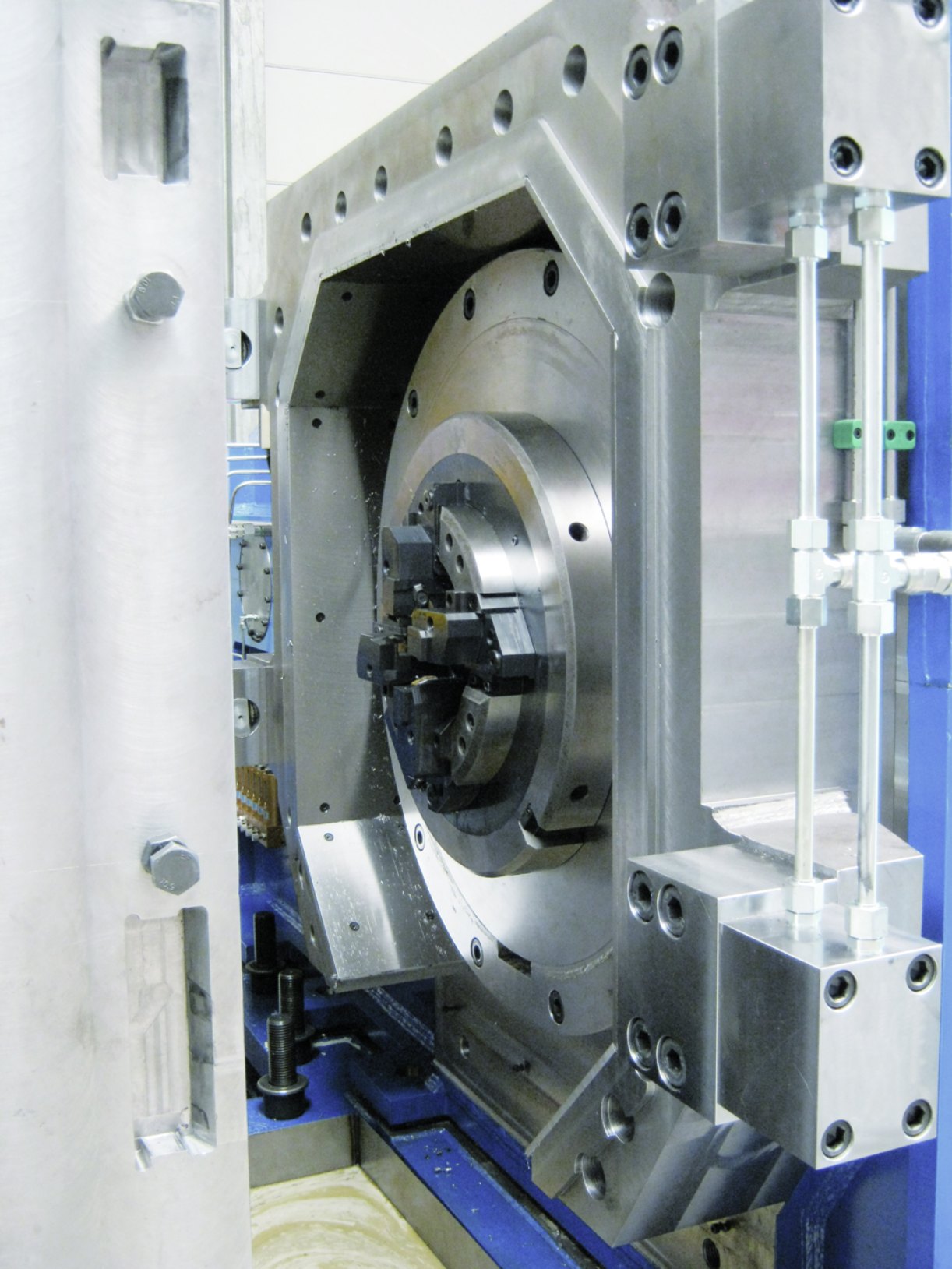

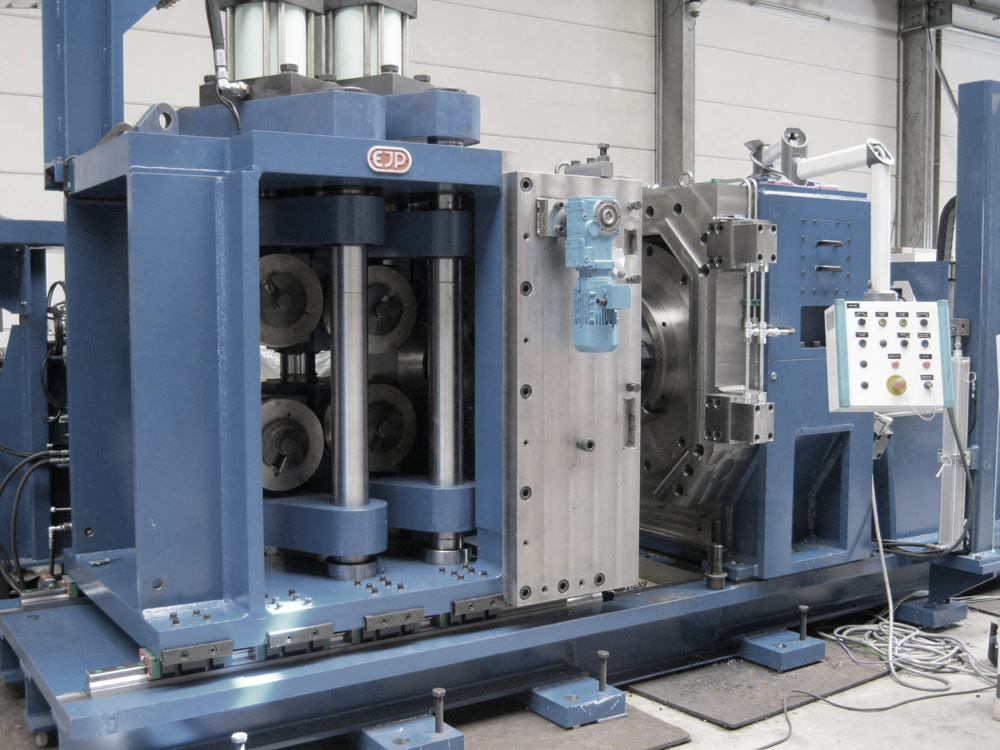

Серия HS

В отличие от серии PM, серия HS не имеет автоматической регулировки.

Отображаемая величина износа компенсируется с помощью ручной регулировки. Менее дорогая серия HS рекомендуется для больших диаметров или продукции с более высоким допуском по диаметру.


Обточные машины EJP состоят из следующих основных компонентов:

1. Подающее устройство

Вставка состоит из четырех больших роликов, приводимых в действие сервомоторами. Привод имеет место непосредственно или через раздаточный редуктор, что позволяет обеспечить точность синхронизации подачи материала с вытяжной кареткой, которая также имеет привод от сервопривода. Гидравлические цилиндры с сервоклапанами обеспечивают точное и мощное удерживание материала, подлежащего обточке. Давление прижима можно установить с панели управления с последующем сохранением в рецептуре.

2. Входная направляющая

Входная направляющая представляет собой прочную направляющую систему для точной подачи горячекатаного материала в обточную голову.
Ролики изготовлены из инструментальной стали для повышения срока службы. Использование роликовых держателей с полозьями облегчает замену роликов. Входная направляющая имеет дисковые пружинные блоки для компенсации изменений диаметра и отсутствия округлости исходного материала. Концентрическая регулировка входной направляющей осуществляется с помощью ручного маховика или сервомотора.


3. Обточная голова с приводом и регулировкой

Обточная голова имеет регулировку, производимую вращением внутреннего кольца.

В результате достигается уникальная стабильность держателя инструмента. Они образуют линию со сменными режущими пластинами, наружным кольцом обточной головы и корпусом машины. В результате удается избежать микровибраций. Абсолютная концентрация всех четырех держателей инструмента достигается за счет разведения механических регулировочных элементов обточной головы. Обточная голова имеет привод от высокоэффективного редуктора и трехфазного двигателя.

4. Выходная направляющая

Выходная направляющая служит для точного позиционирования обточенного материала после обточной головы. Имеет сдвоенную направляющую систему. Обточенный материал направляется непосредственно после обточной головы через скользящие башмаки из латунной бронзы, перед выходом из направляющей материал удерживается роликами из инструментальной стали. Концентрическая регулировка выходной направляющей осуществляется с помощью ручного маховика или сервомотора.

 5. Лазерная система

Все обточные машины EJP имеют высокоточную лазерную измерительную систему для постоянного мониторинга достигнутого результата обточки.

Обточные машины серии PM оснащены автоматической системой компенсации износа инструмента. Это гарантирует, что желаемый предварительно установленный допуск будет постоянно выдерживаться. Для обточных систем серии HS компенсация износа инструмента происходит путем ручной регулировки.

 6. Вытяжная каретка

Вытяжная каретка имеет гидравлические цилиндры с сервоклапаном для точного и мощного удерживания обточенного материала.

Давление прижима можно установить с панели управления с последующем сохранением в рецептуре. Зажимные губки из полированной инструментальной стали обеспечивают фиксацию обточенного материала без повреждений. Привод каретки от серводвигателя, что позволяет обеспечить точность синхронизации с подающим устройством, также имеющим привод от серводвигателя.

 7. Транспортный блок

Транспортный блок состоит из двух прецизионных роликов, один из которых приводной.

Как только пруток покидает выходную направляющую, он подхватывается транспортным устройством. Задача транспортного устройства состоит в том, чтобы транспортировать пруток к выходному рольгангу.
