ПРЯДЕВЬЮЩИЕ МАШИНЫ СИГАРНОГО ТИПА
Назначение
Крутильные машины сигарного типа предназначены для изготовления стальных прядей и канатов. При проектировании и изготовлении оборудования особое внимание уделяется жесткости конструкций опор, балансировке труб, выбору подшипников. Высокоточная синхронизация узлов линии позволяет получать высокое качество продукции на стабильном уровне, сохраняя все параметры пряди/каната даже при аварийных остановках.
Высокоскоростные крутильные машины сигарного типа главным образом применяются при изготовлении следующих видов продукции:
- Обжатые и не обжатые пряди из стальной проволоки с цинковым покрытием и без
- Обжатые и не обжатые канаты из стальных прядей
- Стальные тросы различного назначения
- Боуден-тросы
- Канаты специального назначения
Отличительные особенности сигарных машин CSM Metalurji

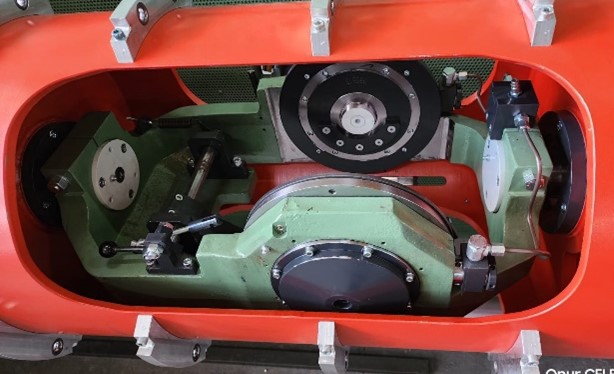

- Надёжная система торможения катушки в люльке обеспечивает постоянное натяжение проволоки/пряди от полной до пустой катушки;
- Автоматическая система смазки опорных подшипников с контролем температуры и уровня вибраций с отображением всех параметров на панели управления;
- Автоматическая система контроля раскачки люльки;
- Бесступенчатая регулировка скорости линии;
- Шаг свивки задается с пульта управления;
- Направляющие и проводниковые элементы оснащены вставками из твердого сплава;
Cистема автоматизации и управления

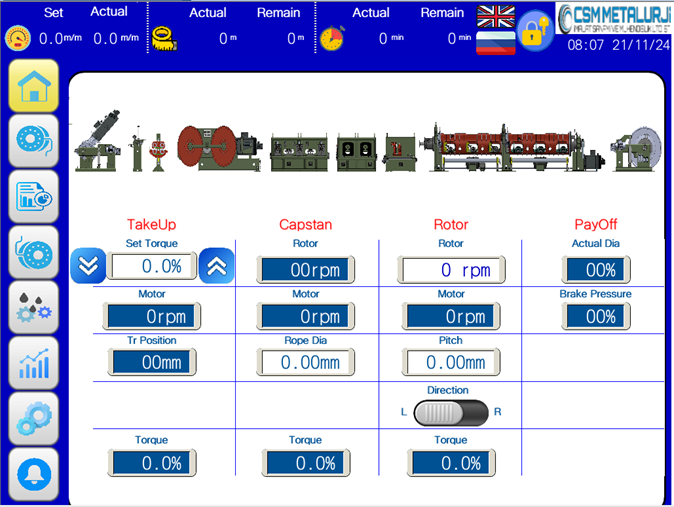

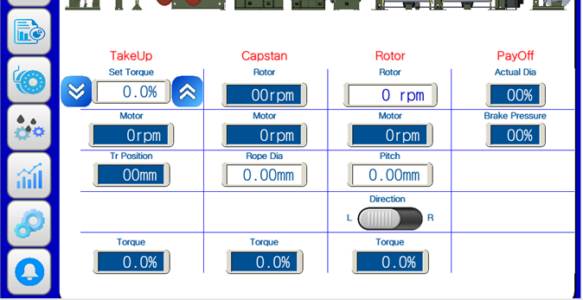

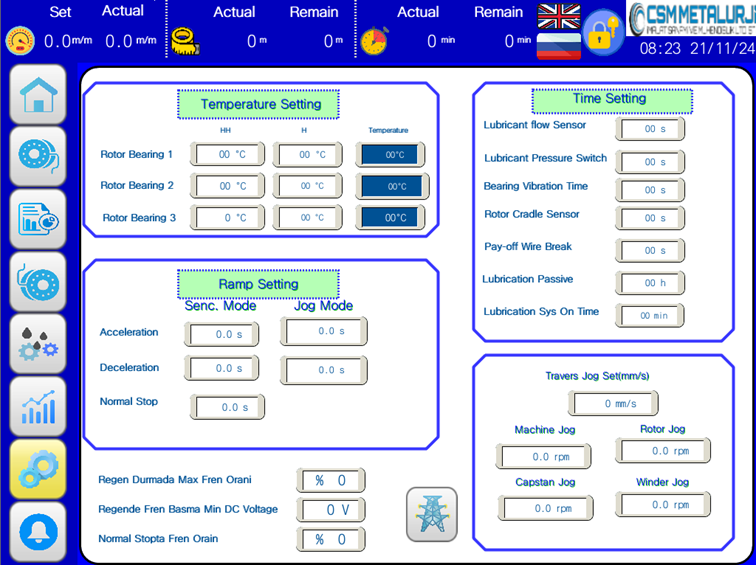

Современный PLC и промышленный сенсорный ПК, оснащенный программным обеспечением, специально разработанным для удобства пользования оператором и обслуживающим персоналом. Главная панель SCADA обеспечивает оптимальное управление линией с помощью простых станиц пользовательского интерфейса.
На главной панели отображаются все рабочие параметры линии: состояние всех узлов оборудования, линейная скорость линии, частота вращения сигары, шаг и направление свивки, метраж пряди/каната и пр.
Система оповещения сообщает оператору о возникающих неисправностях линии с указанием конкретного узла или ситуации: раскачка люльки, обрыв проволоки, отсутствие воздуха и пр.
Сервисное меню обеспечивает доступ ко всем параметрическим настройкам линии, мониторингу и анализу работы линии посредством окна трендов, архивацию данных составление рецептуры. Возможность установки тайминга проведения техобслуживания, о чем система будет оповещать оператора с заданной периодичностью.
Безопасность оператора
Система безопасности полностью защищает оператора от контакта с вращающимися частями оборудования и движущейся проволокой во время работы: защитные ограждения блокируются электронно и механически и не позволяют оператору их открыть при работе линии. Система блокирует запуск сигарной машины если ограждения не закрыты.

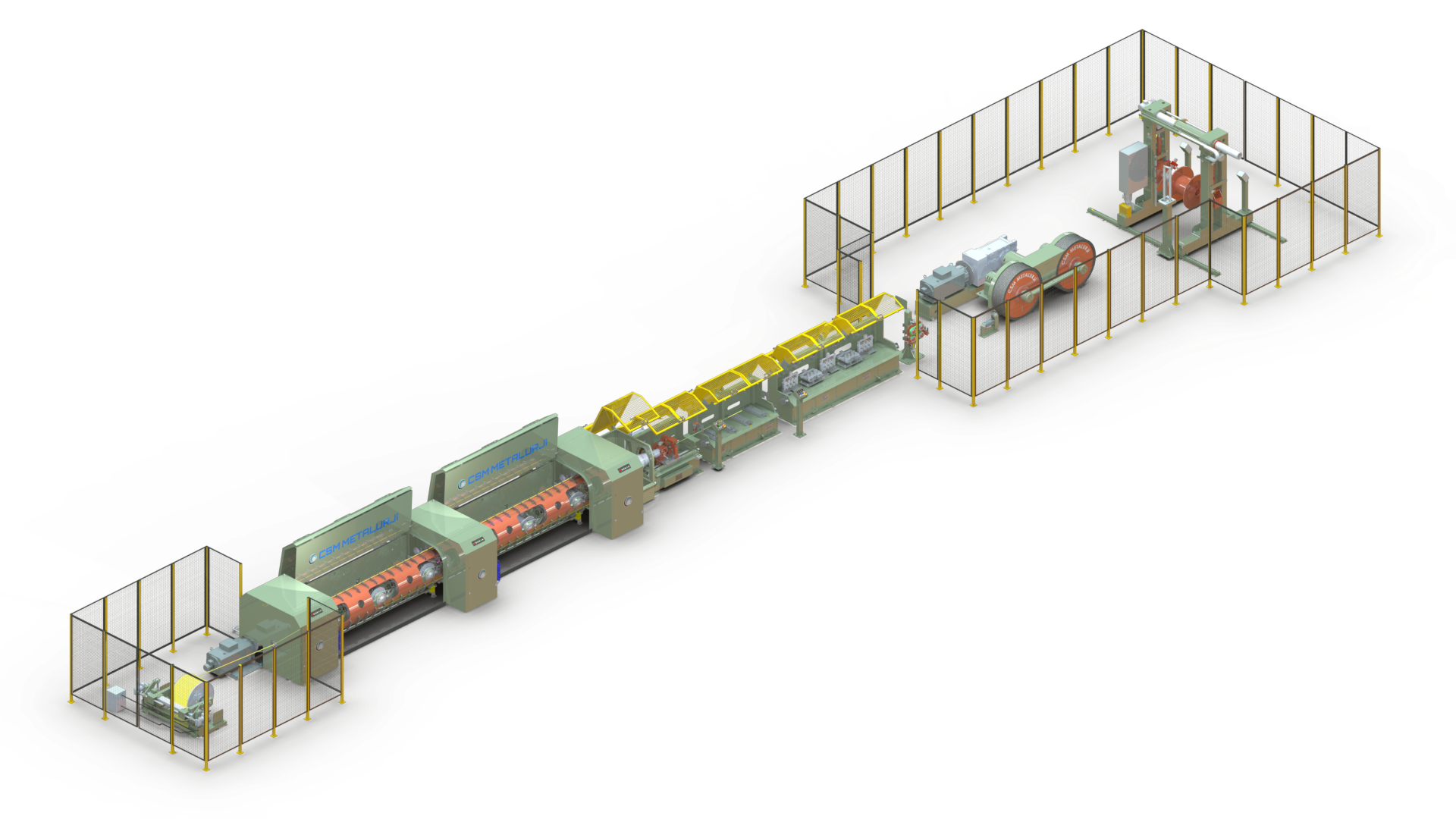

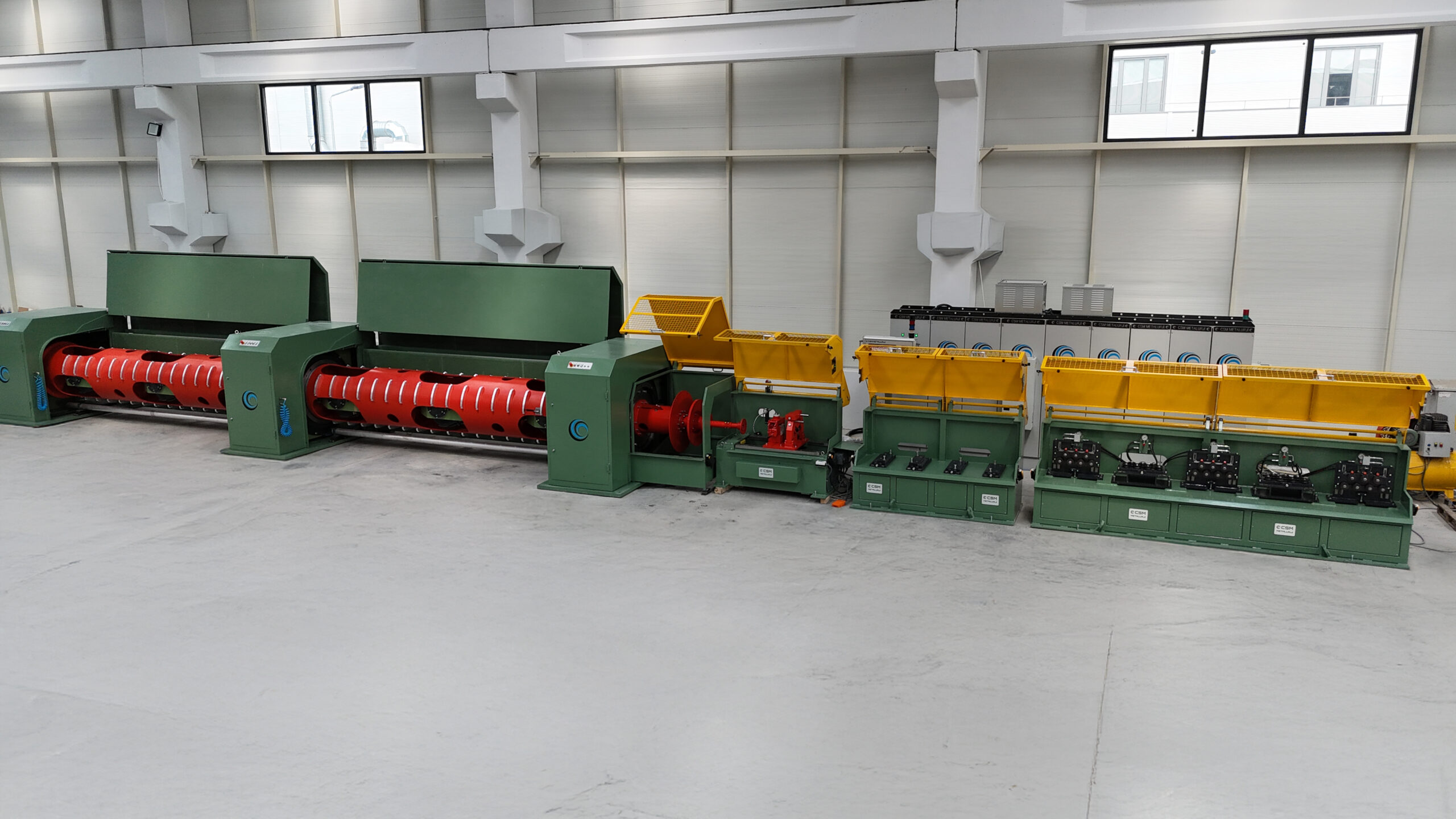

СОСТАВ ОСНОВНОГО ОБОРУДОВАНИЯ ПРЯДЕВЬЮЩЕЙ КРУТИЛЬНОЙ МАШИНЫ СИГАРНОГО ТИПА
- РАЗМОТЧИК СЕРДЕЧНИКА

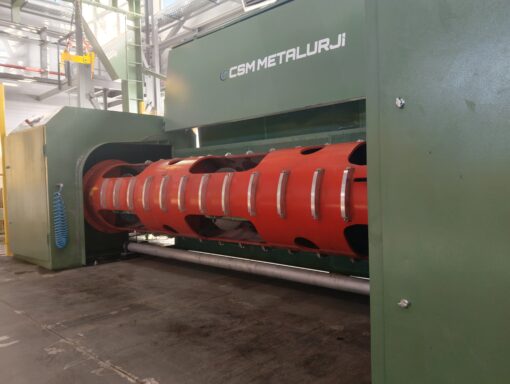

- СИГАРНАЯ КРУТИЛЬНАЯ МАШИНА
- УЗЕЛ ОБЖИМНЫХ ПЛАШЕК
- УЗЕЛ ПОСТФОРМАТОРА (РИХТОВКА)

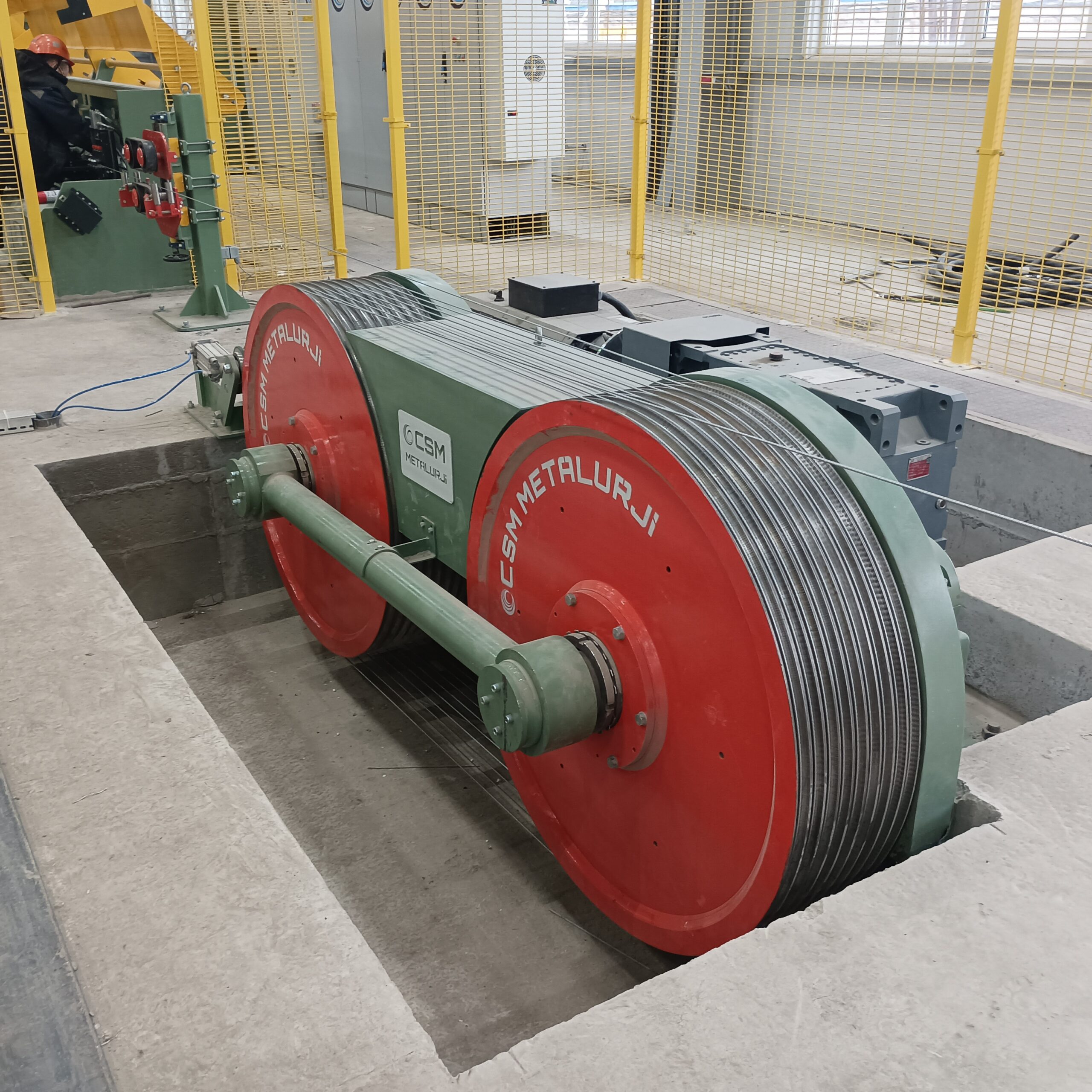

- ВЫТЯЖНЫЕ БАРАБАНЫ
- ПРИЕМНИК
По требованию заказичка опционально:
- УЗЕЛ НАНЕСЕНИЯ СМАЗКИ
- ПРЕФОРМАТОР
- ОБЖИМНОЕ УСТРОЙСТВО (КЛЕТЬ)

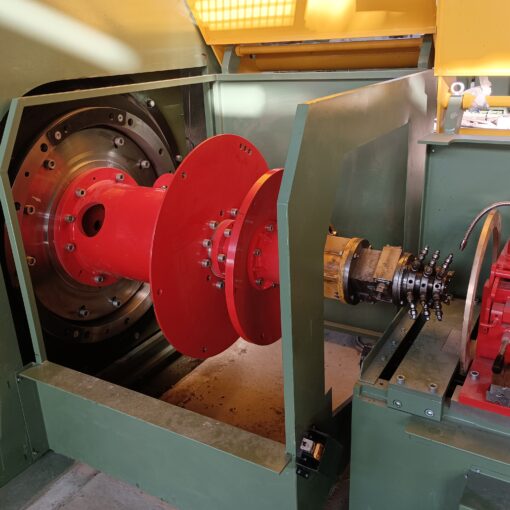

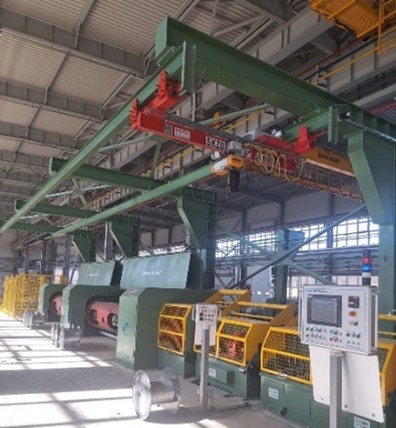

- Оборудование загрузки/выгрузки шпуль
